Izpušni sistem

Oceni ta prispevek
(0 glasov)
10 Avg 18
Napisal Prebrano 27 krat

Osnovna naloga izpušnega sistema je umiriti in stabilizirati tok produktov zgorevanja, ko zapustijo turbino, ter jim ob izstopu iz izpušnega sistema povečati hitrost. Izpušni sistem obenem preprečuje prenos toplote na ostale dele letala in z vgrajeno zvočno izolacijo zmanjšuje hrup motorja.


Izpušni sistem ima v osnovi dve obliki prečnega prereza; konvergentno in konvergentno-divergentno. Ko je razmerje tlakov plinov ob vstopu in izstopu iz izpušnega sistema tako, da je hitrost izstopajočih plinov manjša od lokalne zvočne hitrosti, je izpušni sistem oblikovan tako, da ustvarja konvergentni izstopni kanal. V nasprotnem primeru - kadar je torej razmerje tlakov tako, da omogoča hitrosti izstopnih plinov, višje od zvočne - je izpušna cev konvergentno-divergentne oblike. Plini dosežejo zvočno hitrost v grlu, kjer je kanal najožji, od tam naprej pa jim hitrost narašča. Da bi bil izkoristek v vseh režimih delovanja motorja čim višji, imajo izpušne šobe spremenljiv čelni presek.

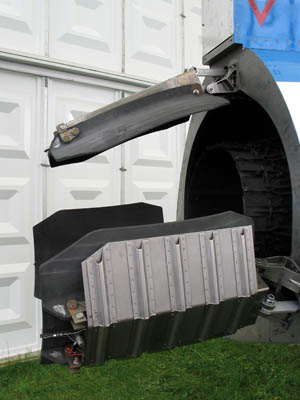

Superkrmarljiva letala imajo spremenljivo obliko izpušne šobe, kar jim omogoča izvajanje neverjetnih letalskih figur in takorekoč premagovanje osnovnih zakonov fizike. Ameriško - Nemški X-31 je bil demonstrator te tehnologije. Danes je ta sistem zelo uspešno uporabljen na ruskem večnamenskem lovcu MiG-29 OVT.

Izpušni sistem je zgrajen iz na temperaturo odpornih materialov (nikelj, titan), saj temperature plinov v njem dosežejo do 850°C, ob uporabi sistema za dodatno zgorevanje pa tja do 1500°C. Izpušna komora je običajno dvostenska; v vmesnem prostoru teče hladnejši zrak, ki ohlaja notranjo steno komore.

Nazadnje urejano na Petek, 10 Avgust 2018 09:10
