Ločimo centrifugalne in aksialne kompresorje. Oboji so konstruirani tako, da stiskajo zrak. Zraku se med kompresijo zmanjšuje volumen in povečuje temperatura. Pri izstopu iz kompresorja ima zrak torej povečano notranjo energijo.

Tako centrifugalne kot aksialne kompresorje je zaradi velikih mas, ki se vrtijo z visokimi vrtilnimi frekvencami, pred zagonom motorja treba uravnotežiti. Vsaka ekscentričnost kompresorja bi lahko povzročila fizične poškodbe celotnega motorja.

Centrifugalni kompresor

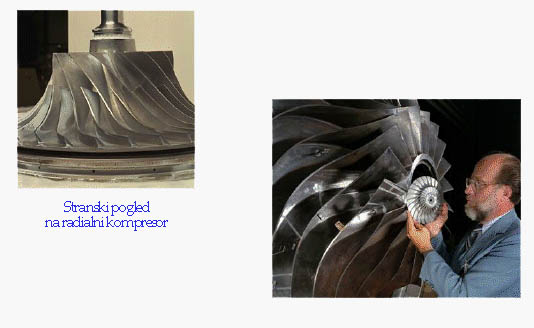

Centrifugalni kompresor je sestavljen iz treh glavnih delov: rotorskega diska (impelerja), na katerem so kompresorske lopatice, statorskega dela (difuzorja), ki je hkrati tudi zunanji del kompresorja, ter razdelilnika, prek katerega stisnjeni zrak preide v zgorevalno komoro.


Impeler in difuzor skupaj predstavljata kompresorsko stopnjo. Motor ima lahko vgrajenih več zaporednih centrifugalnih kompresorskih stopenj. Danes se najbolj množično uporabljajo enostopenjski in dvojni enostopenjski kompresorji v različnih kombinacijah. Centrifugalni kompresor deluje tako, da zrak, ki vstopa v kompresor blizu središča vrtenja kompresorja, pospešuje proti njegovi zunanjosti. Zaradi velike vrtilne frekvence in oblike rotorskih lopatic zrak pridobi veliko hitrost. Difuzor, ki ta zrak ustavlja, poskrbi, da se njegova hitrost zmanjša, hkrati pa mu poveča statični tlak. Centrifugalni kompresorji lahko z eno stopnjo dosežejo kompresijsko razmerje do 5:1, z uporabo sodobnih materialov, ki omogočajo večje vrtilne frekvence (večja centrifugalna obremenitev lopatic), pa to razmerje doseže tudi večje vrednosti.

Aksialni kompresor

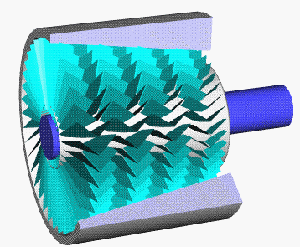

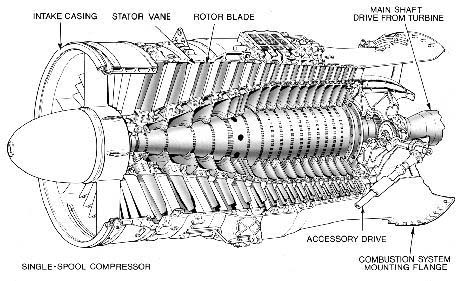

V aksialnem kompresorju teče zrak v aksialni smeri skozi serijo rotorskih in statorskih lopatic. Par rotorskih in statorskih lopatic imenujemo kompresorska stopnja. Več kompresorskih stopenj predstavlja serijo. Reakcijski motorji imajo eno ali več vreten, ki so med seboj ločena. V tem primeru govorimo o eno-, dvo- ali trivretenskih turbinskih motorjih (single, dual oziroma three spool turbojet).

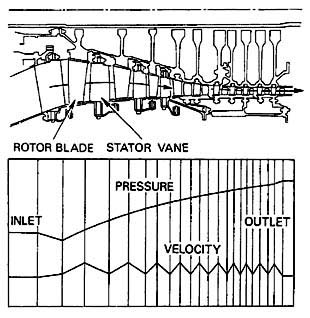

Več vreten omogoča boljši izkoristek kompresorja. Hitrost komprimiranega zraka se namreč v aksialni smeri rahlo zmanjšuje, to pa lahko privede do dušenja kompresorja in nenazadnje do fizičnih poškodb. To bi se lahko zgodilo, kadar motor obratuje pri nižjih obremenitvah, kot so tiste, za katere je bil skonstruiran. Temu se izognemo z dvo- ali trivretenskim turbinskim motorjem. Vrtilna frekvenca posameznih kompresorskih serij je različna in zrak zato lahko nedušeno prehaja naprej. V trivretenskem turbinskem motorju se hitrost visokotlačne turbine (N3) krmili z dotokom goriva. Ostali dve turbini (N1 in N2) se vrtita s trenutnima najboljšima hitrostma. Težave z dušenjem kompresorja se lahko rešujejo tudi s spremenljivim kotom statorskih lopatic ter z izpustnim ventilom, ki odvečnemu zraku omogoča pretok v atmosfero.


Prečni prerez aksialnega kompresorja pokaže, da se pretočni kanal zmanjšuje v smeri toka zraka. Kompresorske lopatice so zato z vsako kompresorsko stopnjo krajše. Zrak skozi kompresorske serije pridobiva notranjo energijo – zmanjšuje se mu volumen ter povečujeta tlak in temperatura. Prirastek tlaka v kompresorski stopnji je od 10-30 odstotkov. Da bi dosegli razmerje 5:1, ki ga zmore centrifugalni kompresor z eno stopnjo, tako potrebujemo od 5 do 8 aksialnih kompresorskih stopenj. Prav zaradi tega so aksialni kompresorji mnogo daljši in kompleksnejši za izgradnjo. Njihov čelni presek je manjši, kar zmanjšuje upor letala. Hkrati so mnogo občutljivejši na poškodbe, njihovo vzdrževanje pa je mnogo dražje. Njihova prednost je omogočanje visokih tlačnih razmerij, ki dosežejo vrednosti 30:1 in več ter relativno majhen čelni presek.

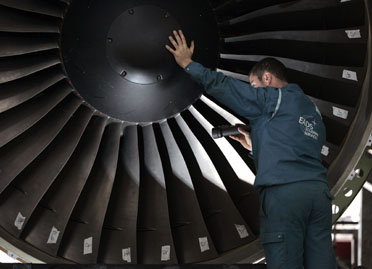

Kompresorske lopatice se izdelujejo iz materialov, ki prenašajo velike trdnostne, aerodinamične in temperaturne obremenitve, hkrati pa so dovolj lahki. Te lastnosti imajo aluminijeve, magnezijeve, titanove in jeklene zlitine. V nekaterih primerih se uporabljajo tudi kompozitni materiali iz steklenih in ogljikovih vlaken, a le v kompresorskih stopnjah, kjer temperatura zraka še ni previsok.
